Ecumaster CAN Switch Board, uusi Versio 3

UUSI Versio 3 nyt varastossa. Vanhaa ykkösversiota ei enää ole saatavana meiltä.

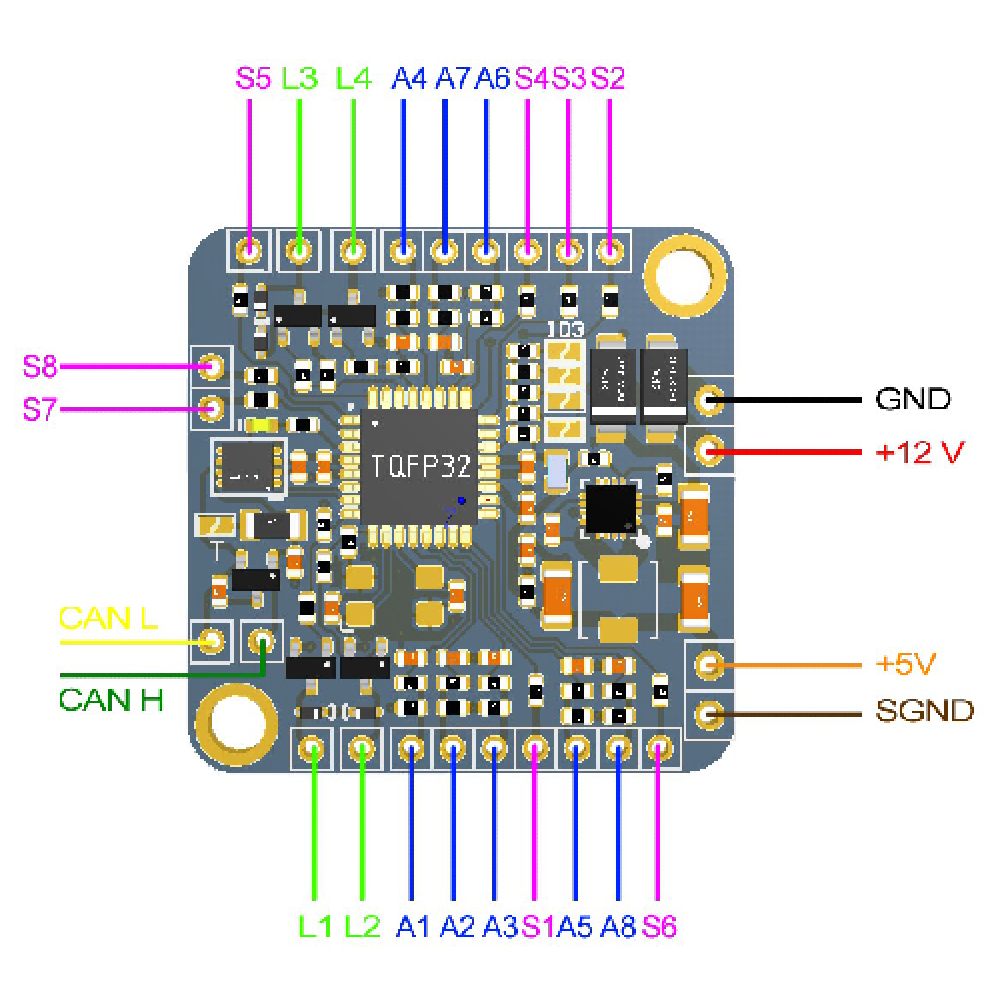

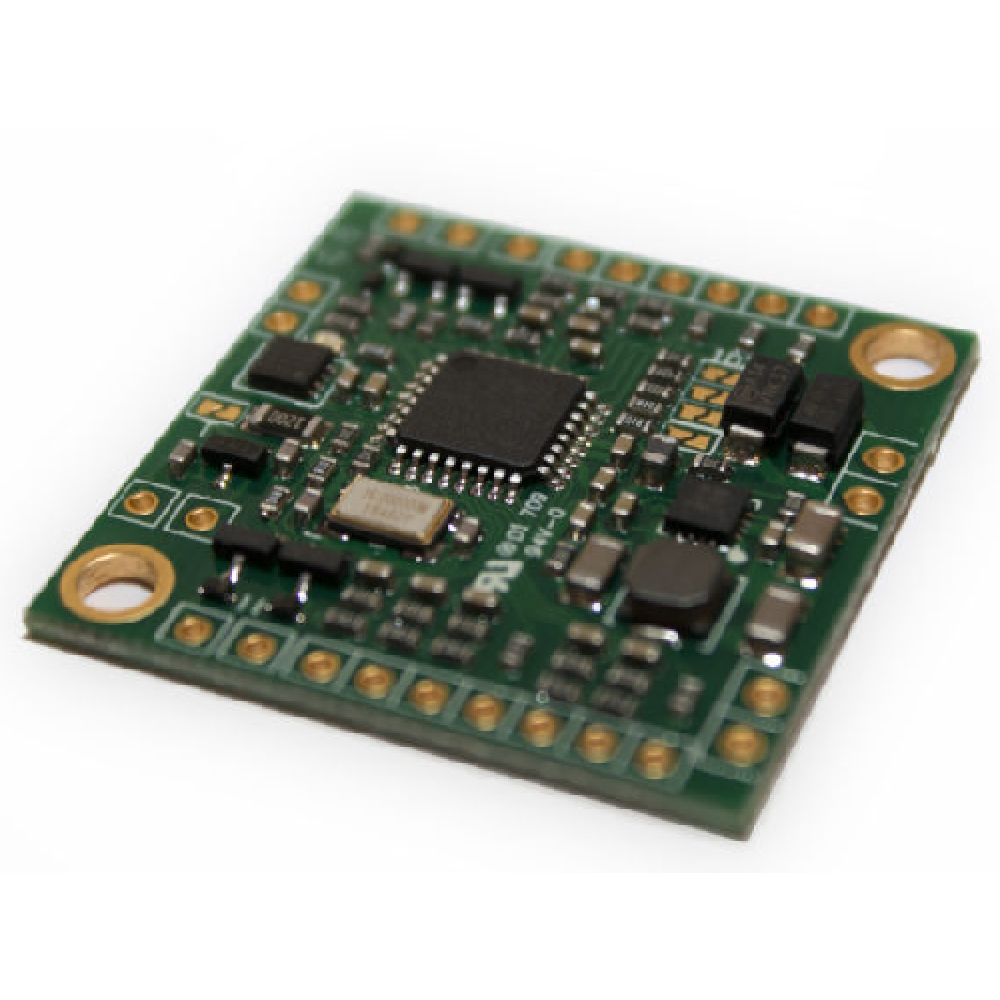

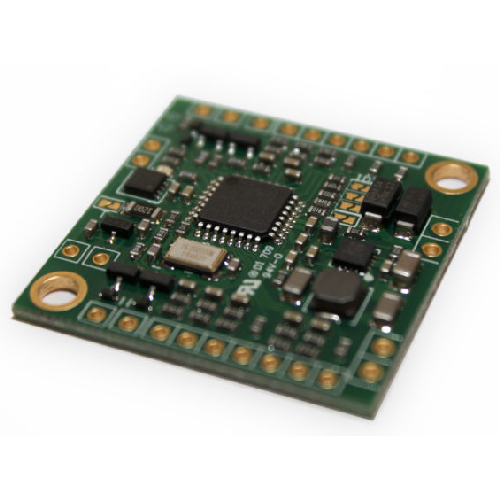

Ecumaster CAN Switch Board V3 on pikkuruinen laite, joka muuntaa analogia- ja digitaalisignaalit CAN-viesteiksi. Näin voit lähettää CAN-väylään esim. kahdeksan tavallisen katkaisijan tilatiedon (päällä/pois) ja tämän lisäksi vielä kahdeksan analogia kanavan signaalin. Lisäksi saat aktivoitua CAN viestillä neljä LED:iä merkkivaloiksi. Pääasiallinen käyttökohde tälle laitteelle on esimerkiksi kustomoidun ohjauspyörän varustaminen katkaisijoilla, valintanupeilla ja merkkivaloilla.

Keskeisimmät toiminnot ja ominaisuudet

• Käyttölämpötila: AECQ GRADE1 (-40C° ... +125C°)
• CAN BUS 2.0B: 125, 250, 500 tai 1000kbs, käyttäjän valittavissa
• mitat vain: 25x25mm
• 8 maadoittavan katkaisijan/napin sisääntuloa
• 8 analogia sisääntuloa, 0-5 volttia, 10 bittiä, sietää 12V
• 4 maadoittavaa ulostuloa esim. LED:ille, 0.5A resistiivisille ja induktiivisille kuormille
• 6 - 22 voltin käyttöjännite, immuuni transienttijännitteille normin mukaiset: ISO 7637
• +5 voltin ulostulo kiertokatkaisjoiden tai potentiometrien käyttöjännitteeksi

Tällä hallitset muita CAN-väylään kytkettyjä laitteita - suoraan yhteensopiva Ecumaster EMU Black, ADU ja PMU-16 kanssa. Samalla vähennät johtojen määrää merkittävästi perinteiseen systeemiin verrattuna. Soveltuu myös muunmerkkisten laitteiden ohjaamiseen CAN-väylän kautta.

Ladattavat tiedostot

canSwitchBoardV3Manual.pdf

PC:n liittämiseen tarvitset CAN-muuntimen, esim. ECUMASTER USBtoCAN, Peak CAN tai Kvaser.
