Ecumaster ADU 7" Autosport - Näyttö- ja tiedonkeruulaite

Ecumaster ADU 7" Autosport - Näyttö- ja tiedonkeruulaite

1,665.00€
Veroton: 1,342.74€

Merkki: Ecumaster
Tuotenumero: ADU7AS
Saatavuus: Pre-Order

Vaihtoehdot

Suositut lisäykset

Ecumaster USB->CAN-module (+139.00€)

Määrä

- +

Kuvaus

Olemme ylpeitä voidessamme esitellä Ecumasterin uuden moottoriurheiluun tarkoitetun näyttötuoteperheen!

#ecumasteradu on monipuolinen näyttö- ja tiedonkeruulaite, jossa mm. 2x CAN, 8 analogia ja digitaalista sisääntuloa, sekä kaksi 3 A:n ulostuloa. Tiedonkeruu 500Hz USB Flash muistiin. Ja paljon muuta! Katso lisää tietoja: sporttiauto.fi

Henkilön Sporttiauto (@sporttiauto) jakama julkaisu Helmi 26, 2018 kello 6.58 PST

Erityisenä tavoitteena suunnittelussa on ollut luoda täysin kustomoitavissa oleva, ominaisuuksia täynnä oleva, korkealaatuinen ratkaisu ammattimaiselle ajajalle. Näihin vaatimuksiin ja ehdotuksiin perustuen Ecumaster on suunnitellut ja valmistanut laitteen tyydyttääkseen jokaisen kilpa-ajajan ja tiimi-insinöörin vaatimat tarpeet.

Ecumaster tietää miten tärkeää Dash Loggerin helppolukuisuus ja -konfiguroitavuus on käytössä. Sellainen, joka selvästi näyttää kaiken tarpeellisen tiedon, ja kattavasti kiinnittää ajajan huomion tärkeisiin varoitustietoihin.

Ecumaster ADU - Advanced Display Unit'it ovat saatavilla kahdessa koossa: 5" ja 7" näytöillä. Mutta Autosport-versio vain 7". Näyttöjen korkea resoluutio, hyvä valovoima ja heijastamaton pinta takaavat hyvän luettavuuden myös hankalissa olosuhteissa.

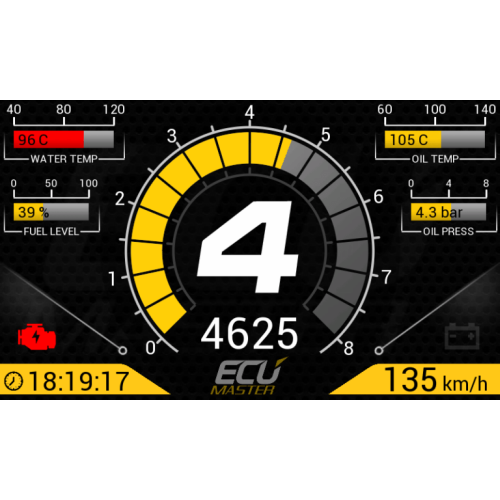

ADU:ssa on lukuisia esiasetettuja näyttösivuja, jotka on käyttäjän vapaasti muokattavissa näyttämään juuri sen halutun tiedon, joka on kulloinkin käyttötilanteen mukaista (esim. harjoitus-, lajittelu- tai kilpa-ajot, vianhaku, testaus, vikailmoitukset). Sivun vaihdot voivat tapahtua manuaalisesti tai automaattisesti käyttötilanteen mukaan. Kukin näytetty tieto (mittarityyppi, ikoni, teksti, jne) voidaan helposti muokata käyttäjäystävällisellä Windows-ohjelmistolla. Varoitus/ilmoitustiedot järjestelmästä voidaan pakottaa näykymään näytöllä valitusta sivusta huolimatta (esim. matala öljynpaine tai paras kierrosaika).

ADU on varustettu 15 ultrakirkkaalla RGB LED:illä, joita voidaan käyttää esim. vaihteesta riippuvina vaihtovaloina tai käyttäjän määrittäminä varoitusvaloina esim. polttoaineen pinnasta, jne.

IR-lähetintä tai GPS- järjestelmää käyttäen ADU muuttuu tehokkaaksi ajanottolaitteeksi sisältäen mm. ennakoivan kierrosajan näytön kun lajitteluajo välilehti on valittuna.

Tosiaikaisen polttoaineenkulutuksen laskenta kuuluu myös pakettiin. Tämän toiminnallisuuden tuloksena on mahdollista laskea tankissa jäljellä olevan polttoaineen määrä suurella tarkkuudella (olettaen, että ECU kykenee lähettämään tiedon hetkellisen kulutuksen määrästä). Tämä on erityisen tärkeä tieto kaikille Endurance-kilpailijoille.

Käyttäjän konfiguroitavissa olevat timerit voidaan säätää esim. varikkopysähdyksen ajan mittaamiseen.

ADU tukee myös lämpökameroita jarrulevyjen ja renkaiden lämpötilan mittaukseen (jopa 16

pistettä per rengas).

Muiden laitteiden kanssa keskinäiseen kommunikaatioon ADU:ssa on sisäänrakennettuna kaksi toisistaan riippumatonta CAN-väylää. Täysin käyttäjän konfiguroitavissa olevien ja valmiiksi esi-asetettujen pohjien avulla ADU:n kytkeminen onnistuu käytännöllisesti katsoen kaikkiin moottorin- ja virranhallintajärjestelmiin. Jos sinun ECU:si ei seuraavalla listalla näy, ota yhteyttä meihin, niin Ecumasterin insinöörit tekevät yhteistyössä sinun kanssasi ECU:si konfiguroinnin. Tällä hetkellä tuetut ECU:t:

Ecumaster EMU CLASSIC serial
Ecumaster EMU CLASSIC CAN
Ecumaster EMU BLACK
AEM
Autronic SM-4
DTA Fast S series
Ecumaster PMU
EMERALD K3/K6
Emtron
EVO X
Haltech Elite
Hondata Kpro4 (Serial)
Hondata Kpro4 (CAN)
Life Racing
LINK ECU
MaxxECU
Megasquirt 2 & 3
MoTeC M400,M600, M800
MoTeC M1
Pectel SQ-6
Syvecs
VI-PEC
OBD 2 over CAN ecus
Any ECU able to send data over CAN BUS

Kaikkien toiminnallisuuksien saumattoman toiminnan varmistamiseksi ADU käyttää 32-bittistä autokäyttöön tarkoitettua prosessoria yhdistettynä viimeistä huutoa olevan grafiikkaprosessoriin. Näiden yhdistelmä luo täydellisen toimintaympäristön kenelle tahansa ajajalle tai kisainsinöörille ja takaa korkealaatuisen grafiikan näytöllä 50 kuvaa sekunnissa.

Tarkempaa tietojen analysointia varten datakanavat voidaan tallentaa USB Flash muistiin jopa 500Hz taajuudella.

Kaikki nämä "Pakko saada!" ominaisuudet... ja muut, ovat paketoitu tukevaan, tarkoitusta varten CNC koneistettuun ja mustaksi anodisoituun koteloon.

Ohjelmistot laitteen ohjelmointiin ja käyttöohjeet löytyy osoitteesta: http://www.ecumaster.com/download/

Näyttö konfiguroidaan CAN-väylän kautta. Tätä varten tarvitset tietokoneesi USB-porttin kytkettävän sovitinmodulin.

Spesifikaatiot


Yleistä
Käyttölämpötila	(-30...+80°C)
Käyttöjännite	6-22V, transienttisuojaus ISO 7637 mukaan, sisäinen napaisuussuojaus
Laitekotelo	IP65, CNC koneistettua anodisoitu alumiini
CPU	32 bittinen, automotive, 90MIPS

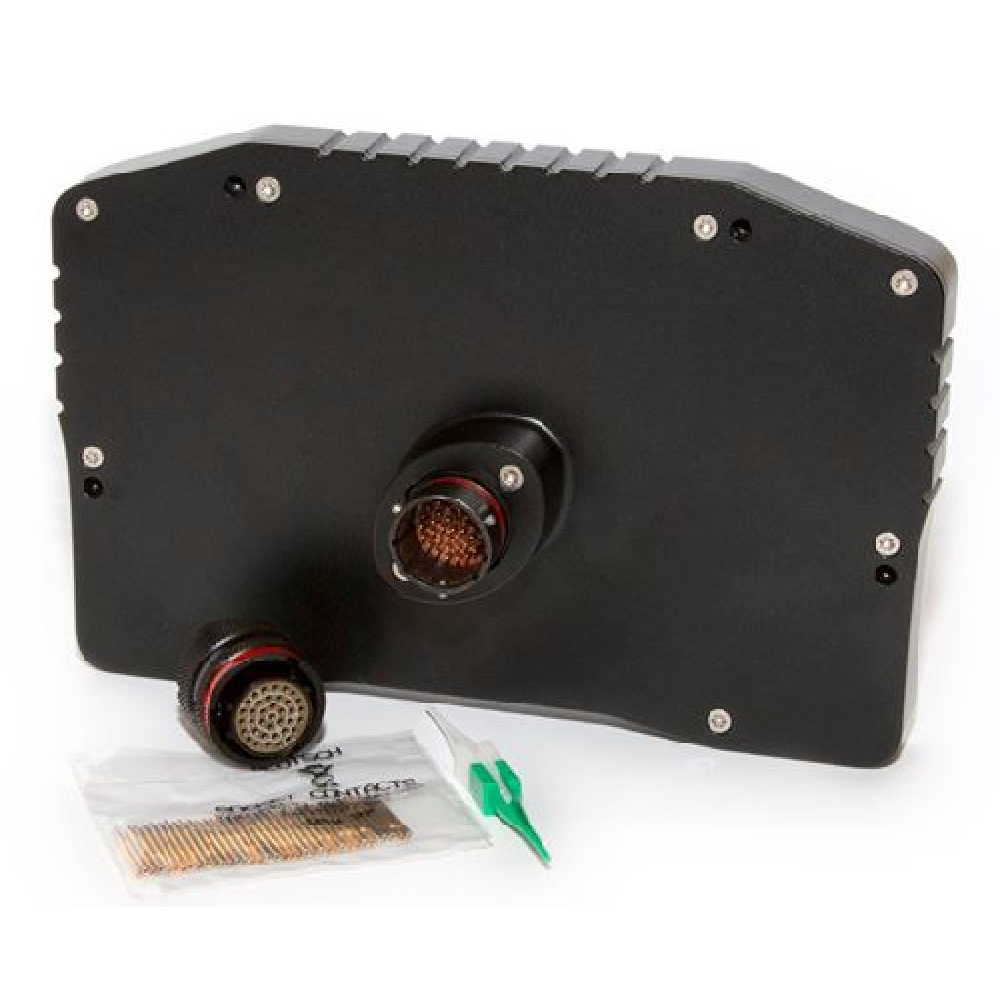

Liittimet	1 x Deutsch Autosport liitin ( toimituksessa liitinsarja pinneineen ja pinnien irrotustyökalu)

7" näyttö	Antiglare TFT, 800x480, aktiivinen alue 154,08 x 85,92mm, luminanssi 600cd/m²
Varoitukset	15 x ultrakirkas RBG LED
Kommunikaatio
CAN	2 x CAN 2.0B (250, 500, 1000 kbps) toisistaan riippumattomia
Serial	RS232 (Rx, Tx) AiM protokollat, Ecumaster, Hondata Kpro, Autronic
USB	Kyllä, ulkoiseen USB-muistiin tiedonkeruuta varten
Sisääntulot
Analogiasisääntulot	8 kpl, resoluutio 10 bittiä, 500Hz, ohjelmasta valittavissa olevat ylös/alasvetovastukset
Digitaalisisääntulot	8 kpl, herkkyys käyttäjän määriteltävissä
Ulostulot
Yleiskäyttöiset	2 x suojatut 3A maadoittavat ulostulot
Muuta
Kiihtyvyysanturit	3-akseliset gyroskooppi ja 3-akseliset kiihtyvyysanturit
Valoisuusanturi	Sisäänrakennettu, automaattinen kirkkauden säätö
Lämpöanturi	Sisäänrakennettu, laitteen sisäisen lämpötilan mittaukseen
Tosiaikainen kello	Sisäänrakennettu, akkuvarmisteinen
Funktiot	Matematiikkakanavat + loogiset funktiot
Overlays	Kyllä, käyttäjän määriteltävissä
CAN stream	Käyttäjän määriteltävissä, jopa 48 sisääntulevaa viestiä, esiasetetut valmiiksi suosituimmille ECU:ille

Tiedonkeruu
Muisti	Tallennus suoraan ulkoiselle USB Flash muistitikulle, (ei sisälly, hankittava erikseen)
Näytteenotto	Jopa 500Hz per kanava
Real time clock	Kyllä
